USB-C port: Tento port můžete použít pro přenos jak videa, tak pera/dotyku.
DisplayPort: Tento port můžete použít pro přenos videa.
HDMI port: I tento port můžete použít pro přenos videa.
Zadní USB-A porty: Tyto porty můžete použít pro přenos dat pera/dotyku a ExpressKey ovladače.
Boční USB-A porty: Tyto porty můžete využít pro přippojení dalších zařízení.
Sluchátkový konektor: Tento konektor použijte pro připojení sluchátek.
Zabudovaný mikrofon: Tento mikrofon můžete použít pro komunikaci a nahrávání.
Skládací nohy: Jejich rozložením můžete upravit polohu displeje podle vašich potřeb.
Napájecí LED: Napájecí LED indikuje aktuální stav napájení pen displeje.
LED svítí modře, pokud je pen displej napájený.
LED je oranžová, pokud je pen displej v režimu standby.
LED nesvítí, pokud je displej vypnutý.
Tlačítko napájení: Pro zapnutí a vypnutí zařízení stiskněte tlačítko napájení.
Stavová LED: Stavová LED svítí, pokud je Cintiq Pro napájený a komunikuje s počítačem, ke kterému je připojený.
Čtečka SD karet: Pokud chcete přenášet soubory, můžete vložit externí SD kartu.
Bezpečnostní slot Kensington: Tento slot můžete použít pro připojení uzamykacího kabelu, kterým zabezpečíte Cintiq Pro, pokud je to potřeba.

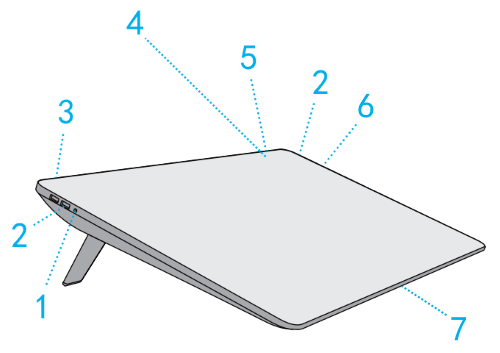

Číslo
Položka
1
Sluchátkový konektor
2
USB-A porty
3
Bezpečnostní slot Kensington
4
Dotykové klávesy
5
Napájecí tlačítko a napájecí/stavové LED
6
Čtečka SD karet
7
Zabudovaný mikrofon
Číslo
Položka
1
USB-C port
2
Připojení ke zdroji napájení
3
USB-A port pro připojení k počítači
4
DisplayPort
5
HDMI port
6
USB-A port pro připojení ExpressKey ovladače
7
Skládací nohy

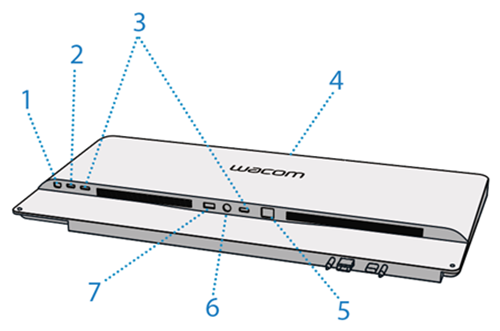

Funkce Wacom Cintiq Pro Engine
Následující funkce a připojení najdete na zadní straně Cintiq Pro Engine. Tyto funkce zůstávají dostupné, pokud připojíte Cintiq Pro Engine k vašemu Cintiq Pro a vytvoříte tak Cintiq Pro Studio.
Dva USB-C porty: Tyto porty můžete použít pro připojení dalších displejů nebo jiných zařízení.
Mini HDMI port: Tento port můžete použít pro připojení dalších displejů.
Mini Display port: Tento port můžete použít pro připojení dalších displejů.
LAN/Ethernet: Tento port můžete použít pro připojení k síti pomocí síťového adaptéru.
Tlačítko napájení: Toto tlačítko použijte pro zapnutí a vypnutí zařízení.
